S81系列智能電容器是應用于0－4KV低壓電網的新一代智能化電力無功補償裝置，它是以二組（△型）或一組（Y型）低壓電力電容器為主體，采用微電子軟硬件技術、微型傳感技術、微型網絡技術和電器制造技術等最新技術成果，由智能電容器組成的共、分補無功補償裝置工作可靠、使用方便，具有過零投切、交流參數測量、自保護自組網聯機等系列功能，是低壓電力無功自動補償技術的重大突破，可靈活使用于低壓無功補償?shù)母鞣N場合，具有結枸簡潔、生產方便、成本降低、性能提高、維護簡便等多項優點。
可選型號：
立即詢價 （周一至周五 9:00-18:00）
CS81系列智能電容器是應用于0－4KV低壓電網的新一代智能化電力無功補償裝置，它是以二組（△型）或一組 （Y型）低壓電力電容器為主體，采用微電子軟硬件技術、微型傳感技術、微型網絡技術和電器制造技術等最新技 術成果，替代由智能無功補償控制器、熔斷器、接觸器、熱繼電器、指示燈、低壓電力電容器等多種分散電氣元 件組裝而成的傳統無功補償裝置。。
由智能電容器組成的共、分補無功補償裝置工作可靠、使用方便，具有過零投切、交流參數測量、自保護 自組網聯機等系列功能，是低壓電力無功自動補償技術的重大突破，可靈活使用于低壓無功補償?shù)母鞣N場合，具 有結枸簡潔、生產方便、成本降低、性能提高、維護簡便等多項優點。
Product Selection

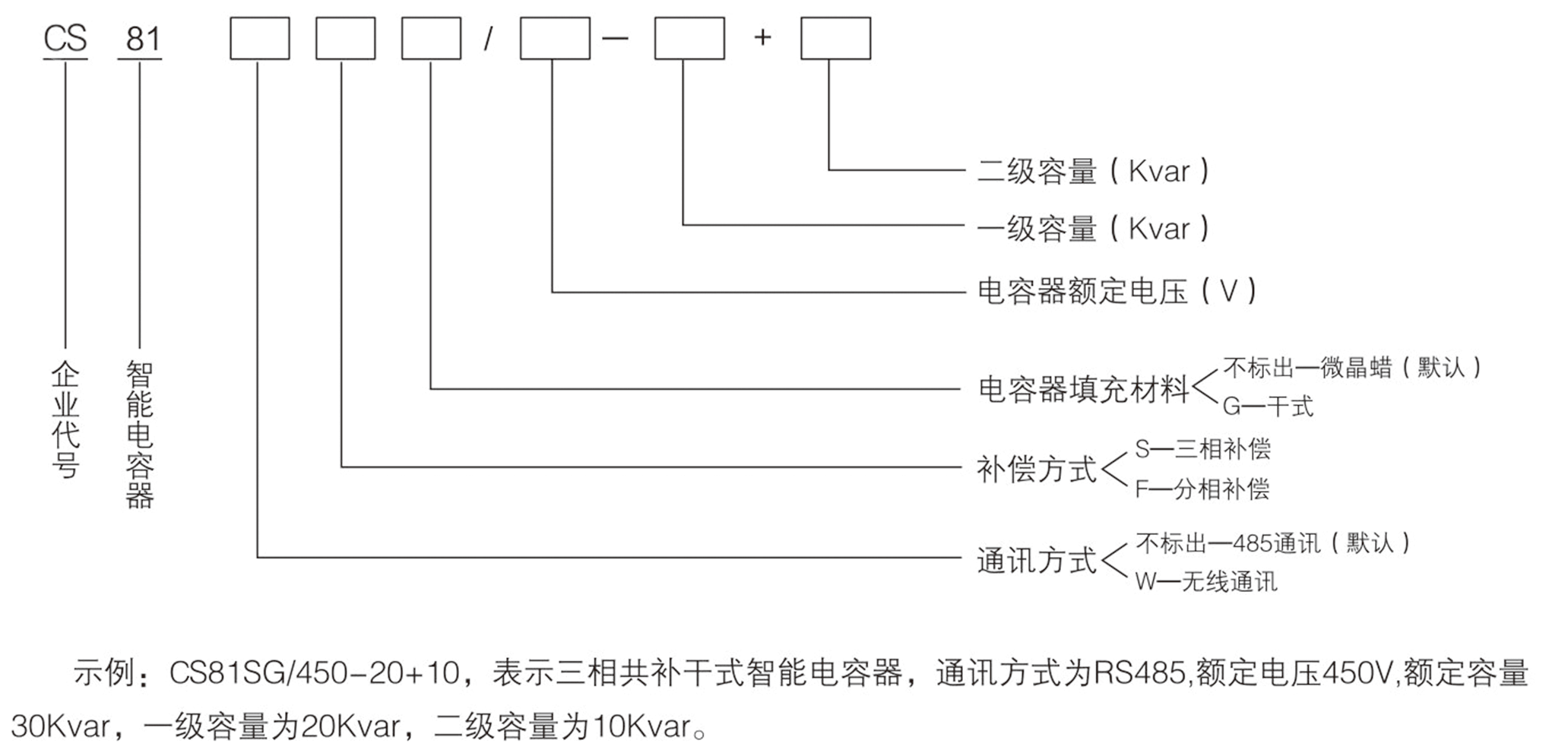

示例：CS81SG／450－20＋10，表示三相共補干式智能電容器，通訊方式為RS485，額定電壓450V，額定容量 30Kvar，一級容量為20Kvar，二級容量為10 Kvar。

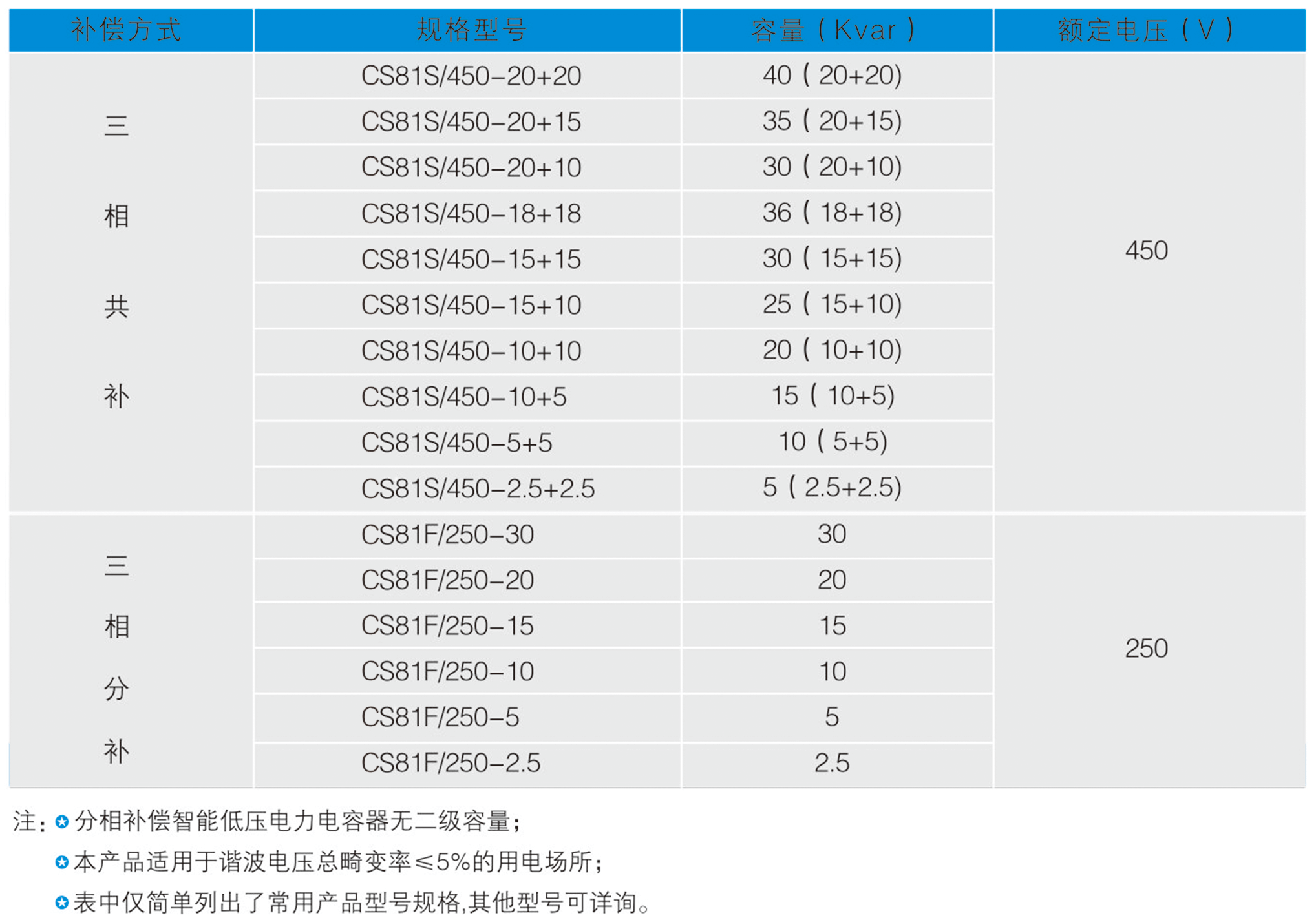

型號一覽表
Product features
投切開關電器耐電壓、耐電流沖擊能力強
智能電容器中的投退運行低壓電力電容器的投切開關電器使用電磁式投切開關電器，其耐壓沖擊能力大于交流電壓3500V（直流電壓5000V）以上，耐電流沖擊能力達到100倍額定電流以上，投切額定次數超過100萬次以上。在當今復雜多變的電網電氣環境下，電磁式過零投切開關電器具有極好的工作可靠性。
投切開關電器的過零投切性能優異
智能電容器中的投切開關電器具有特殊的電磁式過零投切技術，其過零投切的偏移度小于2.5°、投切涌流小于25倍額定電流，有效地保護低壓電力電容器投切過程無涌流沖擊、無切除過電壓、無燃弧現象等。
保護功能
智能電容器具有過電、欠電、失電保護、短路保護、過電流及過溫保護等功能，有效保障智能電容器的安全，從而延長設備的使用壽命。。
智能網絡功能技術
智能電容器采用智能網絡技術構建RS485通訊網絡方式進行相互之間或外接設備之間聯機，滿足系統工作需要。
優質低壓電力電容器元件工藝
低壓電力電容器元件采用邊緣加厚型鋅鋁復合鍍膜工藝，具有良好的導電性和穩定性，不易氧化提高了自愈性能，容量衰減低、増強了抗涌流能力，工作時發熱量小并且均勻，極大的提高了低壓電力電容器的容量穩定性。
低壓電力電容器的填充材料分為油蠟式（微晶蠟）和干式（環氧樹脂），其中干式低壓電力電容器具有整體阻燃，不會產生火花，沒有泄露現象，不會污染環境，不會產生環保問題。
人機聯系良好
智能電容器采用液晶顯示、三色LED燈及按鍵進行人機聯系，顯示屏為背光型，清晰度不受環境影響。液晶顯示器上實時顯示工況數據，概念明確、顯示值清晰，三色LED燈分別使用黃、綠、紅顏色指示運行故障、運行切除、運行投入三種狀態。
Use instructions

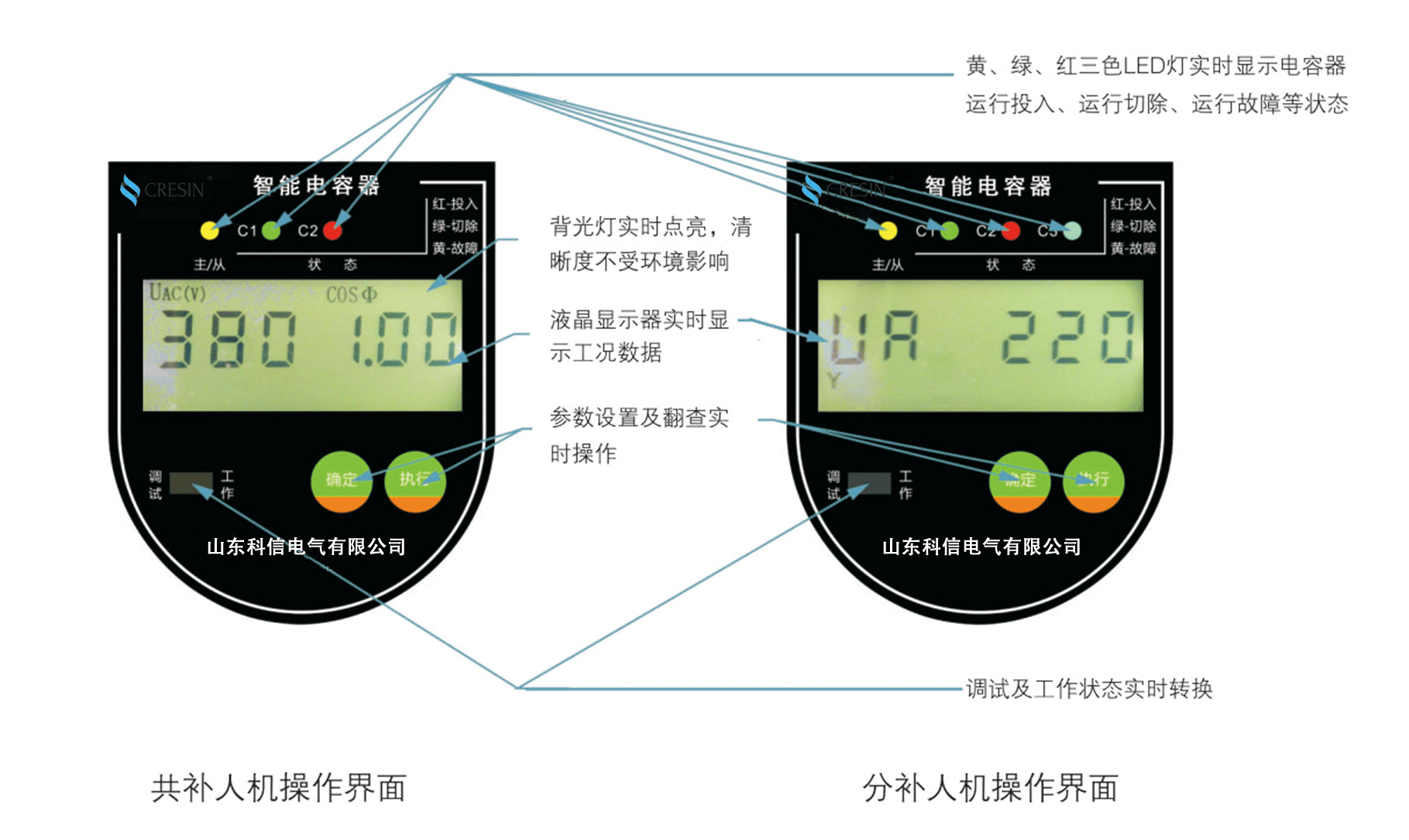

人機操作界面說明

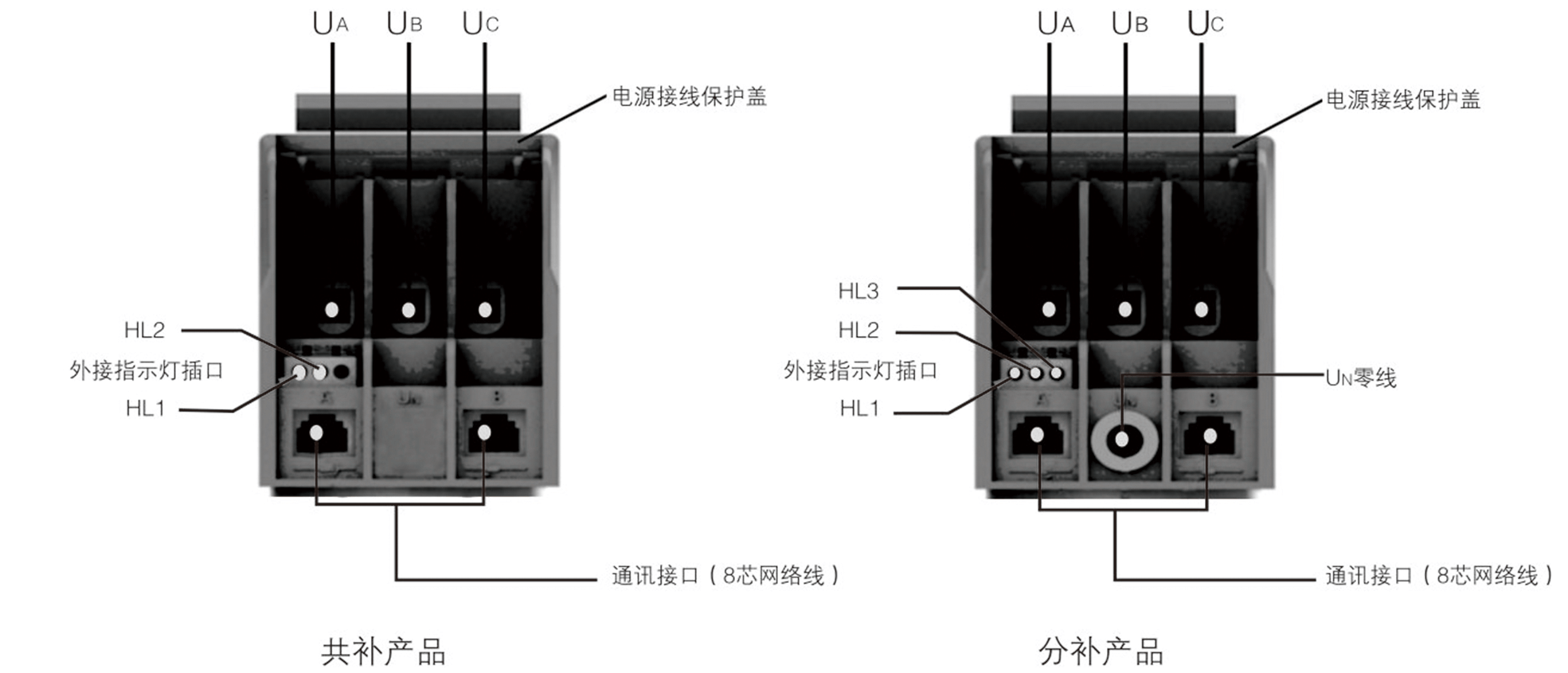

產品接線部位圖示說明（共補/分補）

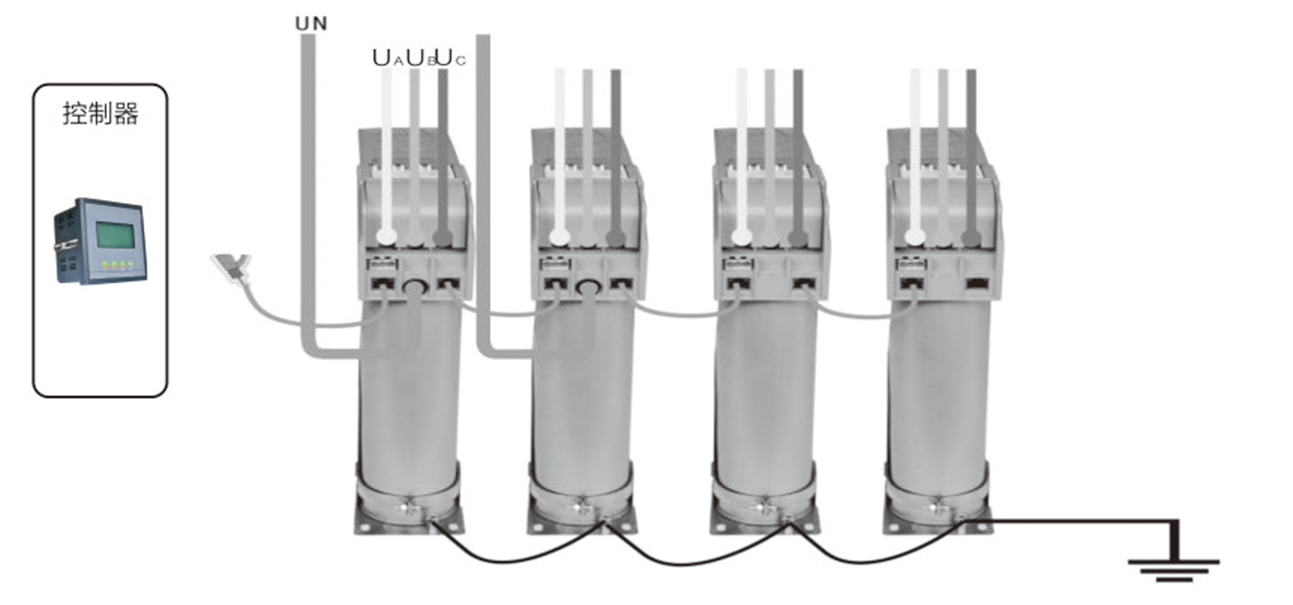

電氣接線示意圖

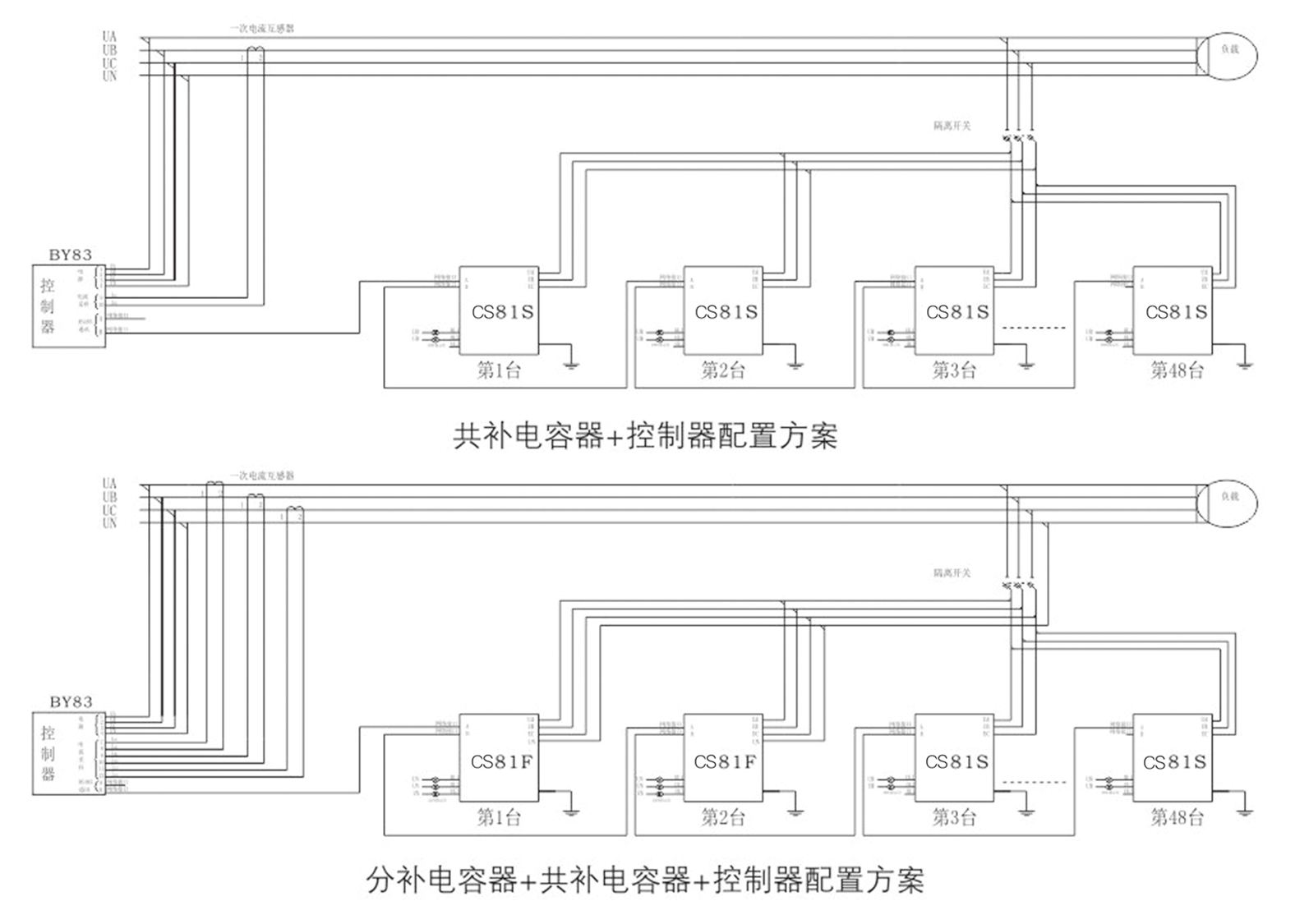

電氣接線原理圖

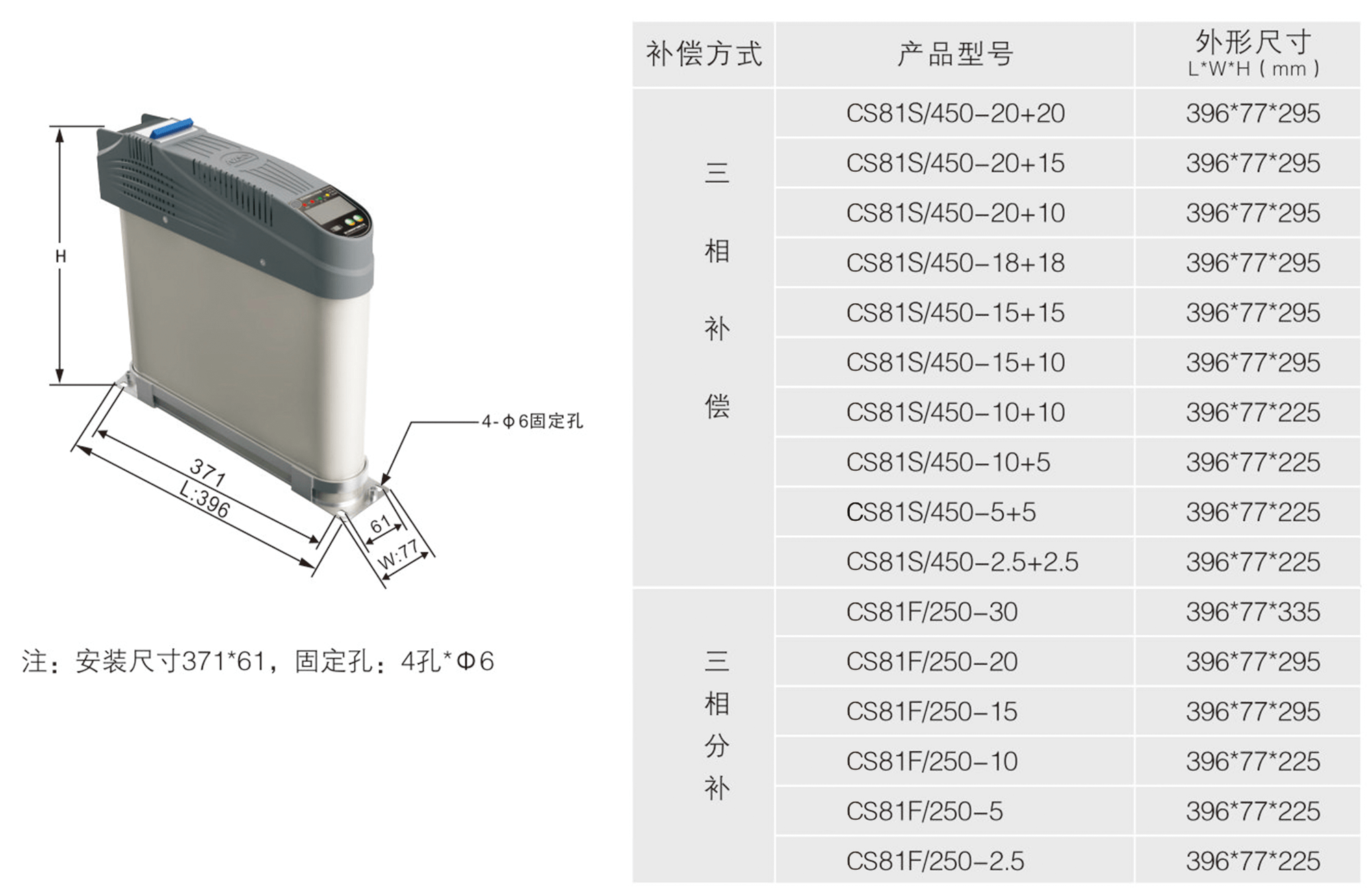

Product size
| 環境條件 | 環境溫度 | ﹣10~55℃；特殊環境溫度需定制） | ||||
|---|---|---|---|---|---|---|
| 相對濕度 | 40℃，20~90% | |||||
| 海拔高度 | ≤2000m；（特殊海拔需定制） | |||||
| 電源條件 | 額定電壓 | 400V AC | ||||
| 電壓偏差 | ±20% | |||||
| 電流波形 | 電流諧波≤10% | |||||
| 電壓波形 | 正弦波，總畸變率≤5% | |||||
| 工頻頻率 | 48.5~51.5Hz | |||||
| 功率消耗 | ＜3W(切除電容器時)；＜4W（投入電容器時） | |||||
| 電氣安全 | 電氣間隙與爬電距離、介電性能、短時耐受強度和短路保護功能、安全防護均符合中戶人民共和國電力行業標準DL/T842-2003《低壓并聯電容器裝置使用技術條件》、GB/T15576-2008《低壓無功功率靜態補償裝置總技術條件》中相應條款要求。 | |||||
| 保護誤差 | 電壓 | ≤±0.5%(70%Un~130%Un) | ||||
| 電流 | ≤±0.5%(5%In~120%In) | |||||
| 溫度 | ±1℃ | |||||
| 測量誤差 | 電壓 | ≤±0.5%(70%Un~130%Un) | ||||
| 電流 | ≤±0.5%(4%In~120%In) | |||||
| 無功功率 | ≤±2% | |||||
| 功率因數 | ±0.02(4%In~120%In) | |||||
| 溫度 | ±1℃ | |||||
| 無功補償參數 | 無功補償誤差 | ≤最小電容器容量的±5% | ||||
| 電容器投切間隔 | 5-185S可調 | |||||
| 無功容量 | （三相式）單臺≤40Kvar；（分相式）單臺≤30Kvar | |||||
| 狀態顯示器 | 最多40臺聯機工作 | |||||
| 控制器 | 最多48臺聯機工作 | |||||
| 靈敏度 | 200mA | |||||
| 可靠性參數 | 控制投切準確率 | 100% | ||||
| 投切開關電器機械動作壽命 | 100萬次以上 | |||||
| 電容器容量運行時間衰減率 | ＜2%/年 |
|||||
產品在通用機柜內容量最大配置參考表
在低壓成套柜中，使用較多的是GGD、GCK、GCS、MNS等柜體，其高度一般為2200mm，深度及寬度通常分別有600mm、800mm、1000m等。不同規格柜體中CS81系列智能電容器的最大配置如下
| 機柜深度 | 600 | 800 | 1000 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 機柜寬度 | 600 | 800 | 1000 | 600 | 800 | 1000 | 600 | 800 | 1000 |
| 最大裝柜數量（臺） | 10 | 14 | 16 | 10 | 14 | 16 | 20 | 28 | 32 |
| 最大裝柜容量（Kvar） | 400 | 560 | 640 | 400 | 560 | 640 | 800 | 1120 | 1280 |
注：·單柜裝機容量超過500Kvar以上的必須考慮散熱問題。
·1000mm柜深可前后放置兩排。
·建議安裝水平間距50mm，上下間距為200mm
