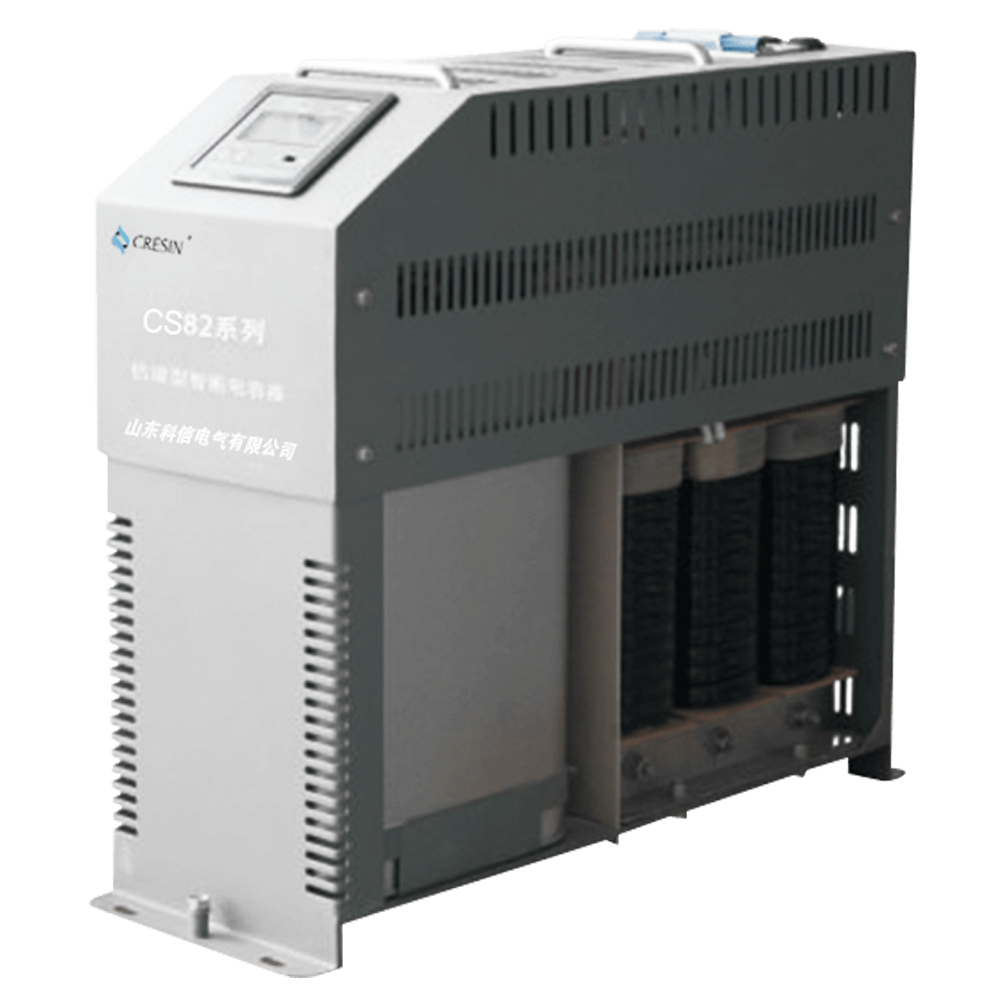

CS82系列抗諧型智能電容器是以△型或Y型低壓電力電容器為主體，采用微電子軟硬件技術、微型傳感器技術、微型網絡技術和電器制造技術等最新技術成果，實現智能化低壓無功補償功能能方便地實現過零投切、保護、測量、信號指示、聯機等系列功能，是低壓無功自動補償濾波技術的重大突破。產品主要應用于有諧波場合的無功補償，能夠可靠運行，不會產生諧振，對諧波無放大作用，并在一定程度上有吸收消除諧波的功能。其中串接7％電抗器的產品使用于主要諧波為5次及以上的電氣環境，串接14％電抗器的產品使用于主要請波為3次的電氣環境。
可選型號：
立即詢價 （周一至周五 9:00-18:00）
CS82系列抗諧型智能電容器是以△型或Y型低壓電力電容器為主體，采用微電子軟硬件技術、微型傳感器技術、微型網絡技術和電器制造技術等最新技術成果，實現智能化低壓無功補償功能能方便地實現過零投切、保護、測量、信號指示、聯機等系列功能，是低壓無功自動補償濾波技術的重大突破。產品主要應用于有諧波場合的無功補償，能夠可靠運行，不會產生諧振，對諧波無放大作用，并在一定程度上有吸收消除諧波的功能。其中串接7％電抗器的產品使用于主要諧波為5次及以上的電氣環境，串接14％電抗器的產品使用于主要請波為3次的電氣環境。
抗諧波濾波功能
有效的抑制諧波和涌流，對諧波形成低阻抗通路。防止電容器過載、絕緣介質的老化、自愈性能下降、使用壽命降低。
過零投切功能
采用電磁式過零投切開關，能準確的在電壓為零時投入，電流為零時切除，投切涌流小。
分相補償功能
分相補償型產品，各相電容可以分別投切，適用于三相負荷不平衡的場合，提高了無功補償?shù)木_度。
測量功能
配電電壓、電流、無功功率、功率因數測量；CT相位與變比自動測量、校正；各臺電容器內部電流、內部溫度測量。
保護功能
掉電速切，過流保護；電容器過壓、欠壓及缺相保護；電容器過溫保護，當電容器溫度超過65度，電容器整機退運保護，提高使用壽命，確保系統安全運 行。
信號功能
電容器投切狀態、過欠補狀態、過欠壓狀態信號；保護動作類型、自診斷故障類信號。
通信功能
電容器和控制器之間采用RS－485通信連接，便于大量采樣數據上傳及與外設監控終端進行信息交換，構成系統工作。
聯機功能
具備網絡通信和無線網絡通信功能。
智能組網
可自動檢測及跟蹤系統無功的變化，自動投切電容器組。容量相同的電容器按循環投切原則，容量不同的電容器按適補原則投切。電容器先投先退、先退先投；電容器運行溫度低的先投，運行溫度高的先退；補償工況恒定時，電容器每十五分鐘循環投切，避免單只電容器長時間投運。
故障自診斷功能
電容器智能控制元件能對本體各項運行參數進行自診斷，一且出現自檢故障，整機快速響應，退出運行。
Product Selection

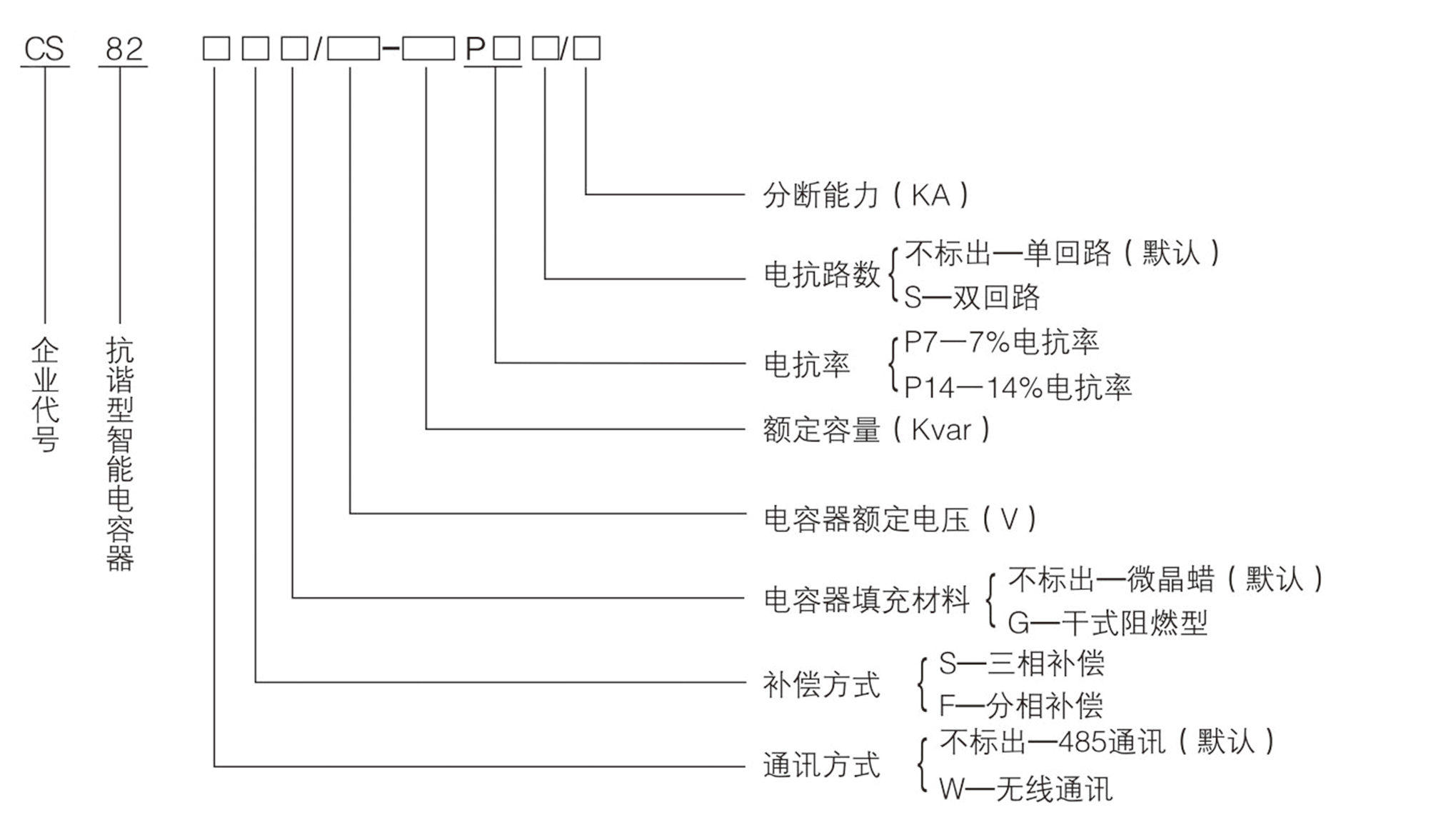

示例：CS82SG／525－40P14／6，表示三相共補抗諧型單電抗干式低壓智能電力電容器，通訊方式為RS485，額定電壓525V，額定容量40Kvar，電抗率14％，斷路器分?jǐn)嗄芰?KA。

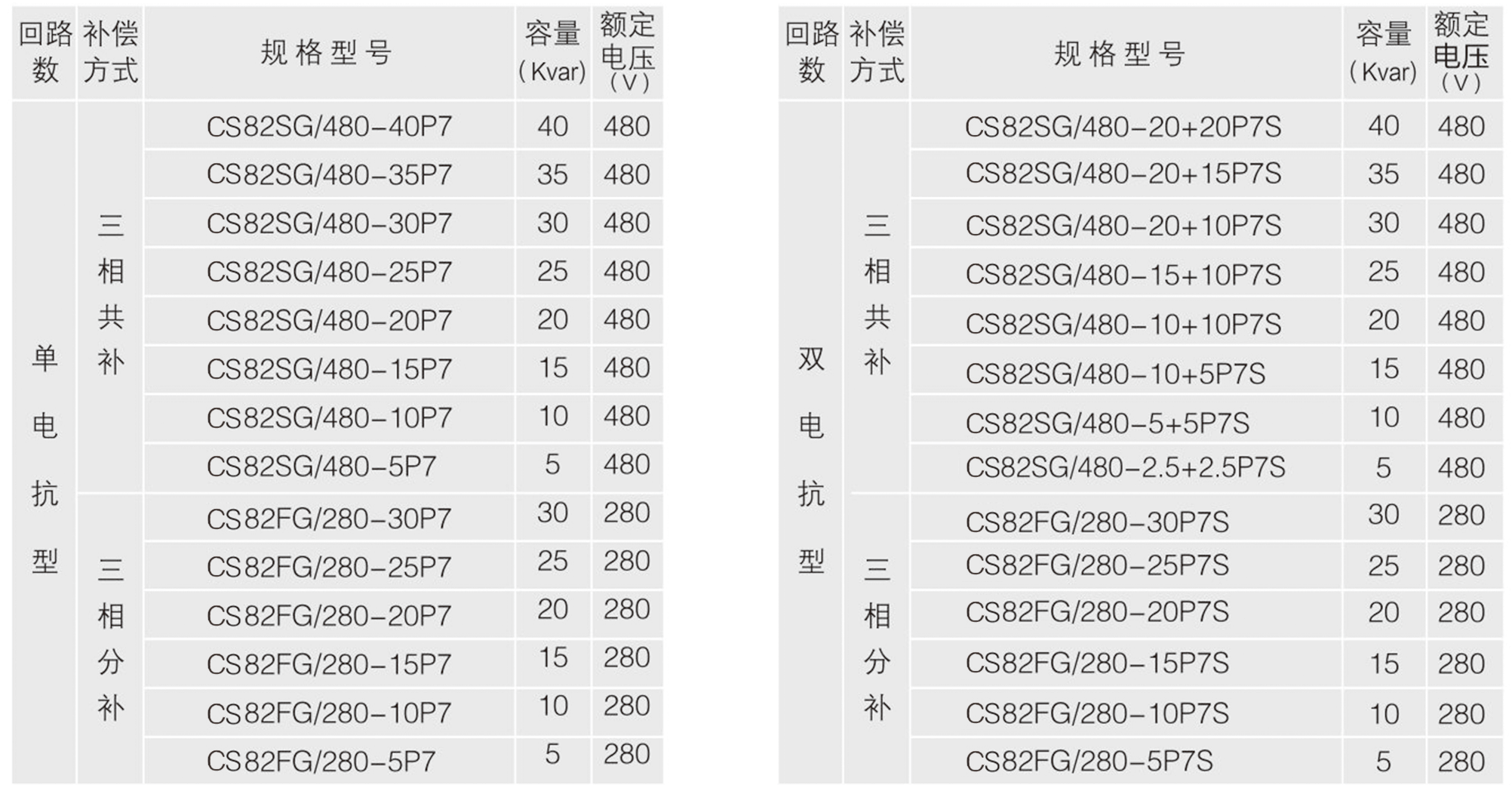

規格型號一覽表（以P7電抗率為準）
注：·以上產品電抗率標準配置為P7、P14，其它電抗率可根據客戶需求選配。
·表中只是列出了常用產品型號規格，其它型號可詳詢。
·電抗率P14共補型產品額定電壓為525V分補型產品額定電壓為300V。
Product features
電抗器具有高線性特點，它是抗諧型智能電容器起抗諧作用的關鍵部件。電網中的諧波是由非線性負載產生的，電抗器與電力電容器串聯后接入電網，也是一種負載，因此如果電抗器的線性度差，呈現一定的非線性，不僅會降低其抗諧功能，而且會產生新的諧波，成為一種新的諧波源。CS82抗諧型智能電容器中電抗器的線性度在負載從0到120％的范圍內優于0．1％，因此在工作時幾乎無諧波產生。
采用電磁式過零投切開關技術，技術先進，性能穩定可靠，工作過程中無諧波產生，其零投切偏移度小，涌 流小，耐電壓、電流沖擊能力強，可以在諧波嚴重的電氣環境下運行。
電抗器線圈附加溫控開關，使得電抗器過溫時能將過溫信號傳遞給控制芯片，自動切斷電磁式開關，防止產 品在異常情況下?lián)p壞。
采用高品質工業型低壓電力電容器，安全性高；內加防爆器及溫度傳感器，提高產品在有諧波場合下運行可 靠度；內置有微型電流互感器，能有效監測內部電流變化。
串聯不同規格電抗器，能有效抑制諧波和涌流。
模塊化結構，組合靈活，擴容方便，安裝簡單，便于維護；智能組網，485通訊接口可以接入后臺計算機，進 行配電綜合管理；液晶顯示，操作簡單，維護方便，利于現場故障查找。
采用分散控制模式，100萬次以上無故障投切，高可靠性；節能效果顯著，有效提高功率因數，降低電能消耗， 改善電能質量。
Use instructions
產品的工作原理
主要是通過在電容器補償回路中串聯與之相匹配的電抗器，同時提高電容、開關的物理參數的方法，目的是：1．有效抑制諧波，避免電容合閘時產生電流放大，保證補償設備正常運行；2有效吸收電網中的部分諧波，防止倒送至電網加重污染。
抗諧型智能電容器工作電氣原理示意圖
A1－智能控制組件 TA－微型電流互感器 KT一－溫控傳感器 Qf－斷路器
Kd－零投切開關電器 C－低壓電力電容器 Lー串聯電抗器 X1ー聯機插件
X2－狀態指示燈插件 A2－人機聯系組件 Rtー溫度傳感器 UA、UB、Uc、UNー三相四線電源
抗諧型智能電容器的抗諧波特性由電抗率決定的，電抗率是電抗器的感抗和電容器的容抗之間的比值。
電抗器感抗值若以抑制3次諧波考慮時，即j3ωL－j／3ωC＞0，則ωL＞0．11ωC，感抗值應大于容抗值得11％；若以抑制5次諧波考慮時，j5ω L－j/5ωC＞0，ωL＞0．04ωC，感抗值應大于容抗的4％；若以抑制7次諧波考慮時，j7ωL－j/7ωC＞0，ωL＞0．02ωC，感抗值應大于容抗值的2％?？紤]到電力電容器在運行中的容量衰減（容抗值要增大）等因數，電抗器的感抗值一般應考慮一個可靠系數（一般取1．2－1．5）。因此電抗率一般取7％，以抑制5次及5次以上諧波，取14％抑制3次及3次以上諧波。
為能在各種情況下可靠運行，低壓電力電容器的額定電壓一般會高于工作電源的額定電壓，如工作電源電壓0．4KV，低壓電力電容的額定電壓一般取0．45KV。
由于CS82抗諧型智能電容器中串有電抗器，使得低壓電力電容器所受 實際的電壓高于外電源電壓。
計算公式為：
Uc=(1+α)Ud
Uc：低壓電力電容器承受的實際電壓（V）
Ud加于串聯電抗器、電容器上的外電源電壓（即產品電源電壓）（V）
α：電抗器感抗與容抗的比值（即電抗率）。
因此，低壓電力電容器的工作電壓應低于其額定電壓。故P7共補產品額定電壓取0．48KV，P14共補產品額定
電壓取0．525KV。
CS82抗諧型智能電容器由于電抗器的作用，使產品的額定容量與低壓電力電容器額定容量不相同，二者關系如下：
Qd= Ud2Qc/(1-α )Ue2
Od：產品的額定容量（Kvar）；
Ud：產品的額定電壓（V）；
Oc：低壓電力電容的額定容量（Kvar）；
Ue:低壓電力電容器的額定電壓（V）；
α：電抗器感抗與容抗的比值（即電抗率）。

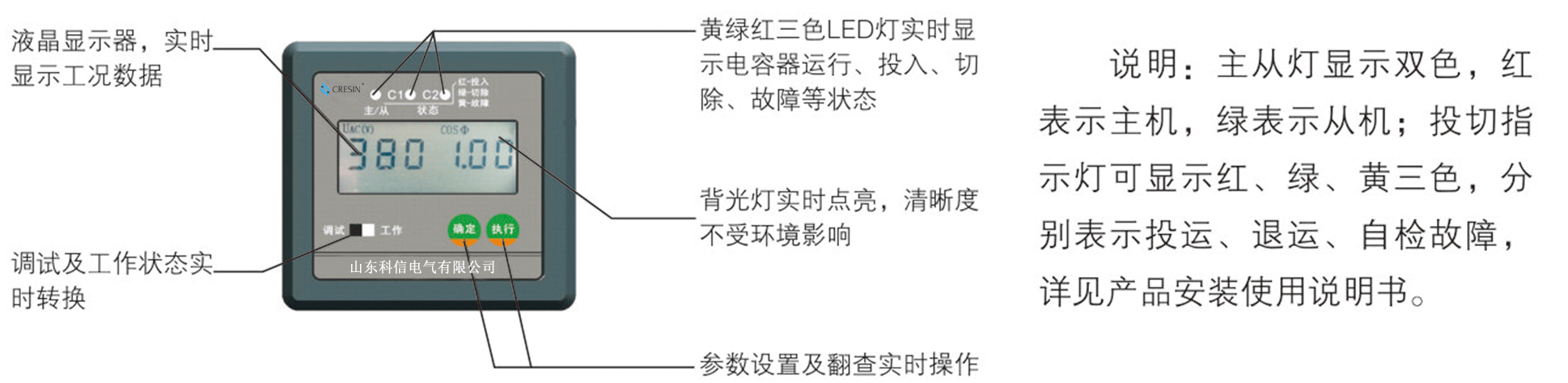

人機界面說明

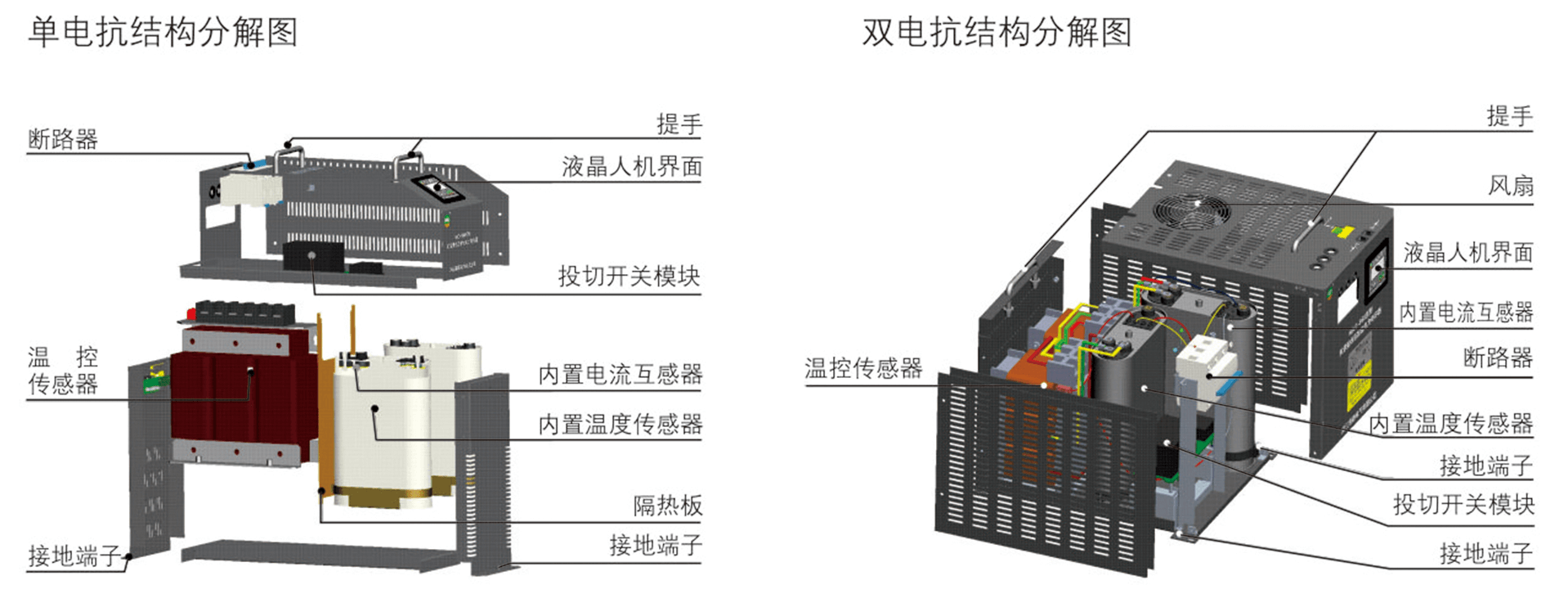

按照補償回路數及串電抗個數：分為單電抗型和雙電抗型，見下圖產品外觀示意：

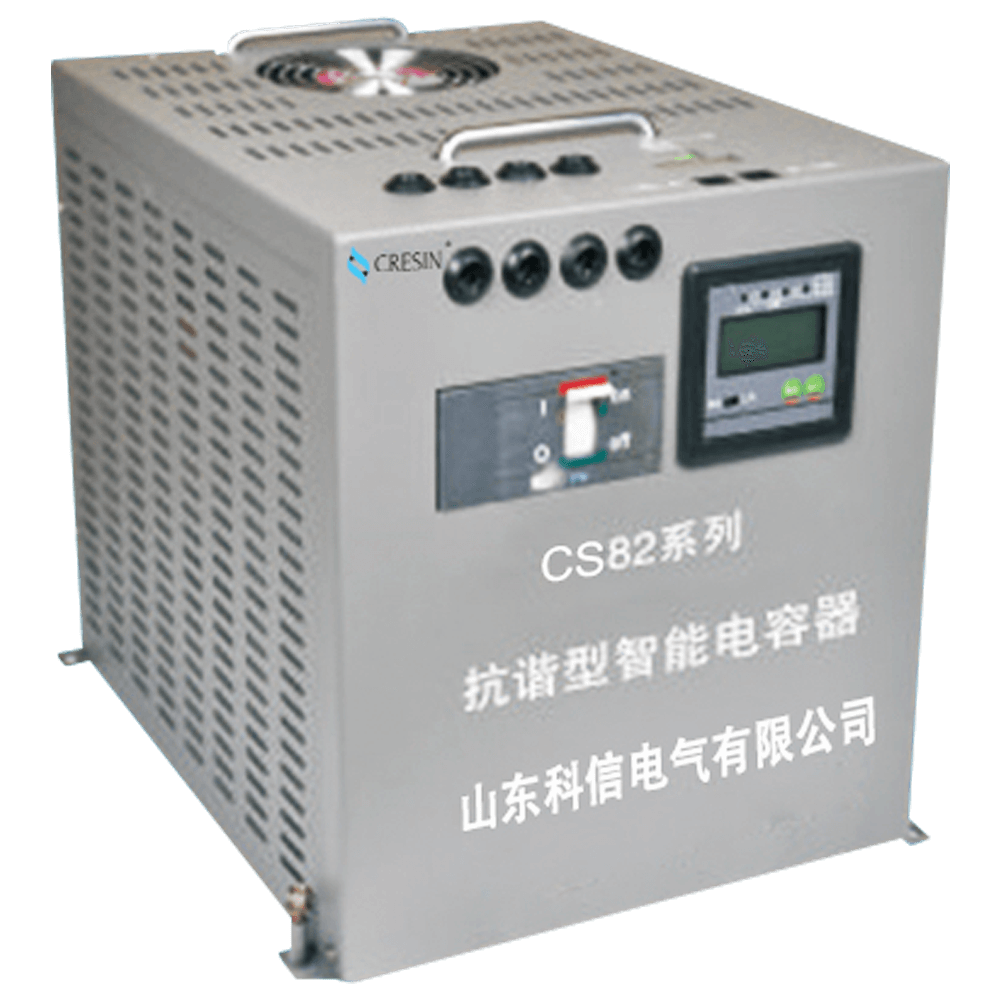

單電抗器
雙電抗器
注：內置溫度傳感器：實時監測電容器內部溫度。
內置電流互感器：實時監測電容器內部電流。
隔熱板：采用環氧樹脂板能很好的隔斷電容與電抗之間的熱傳導。
接地端子：用于接地保護，方便現場接線。

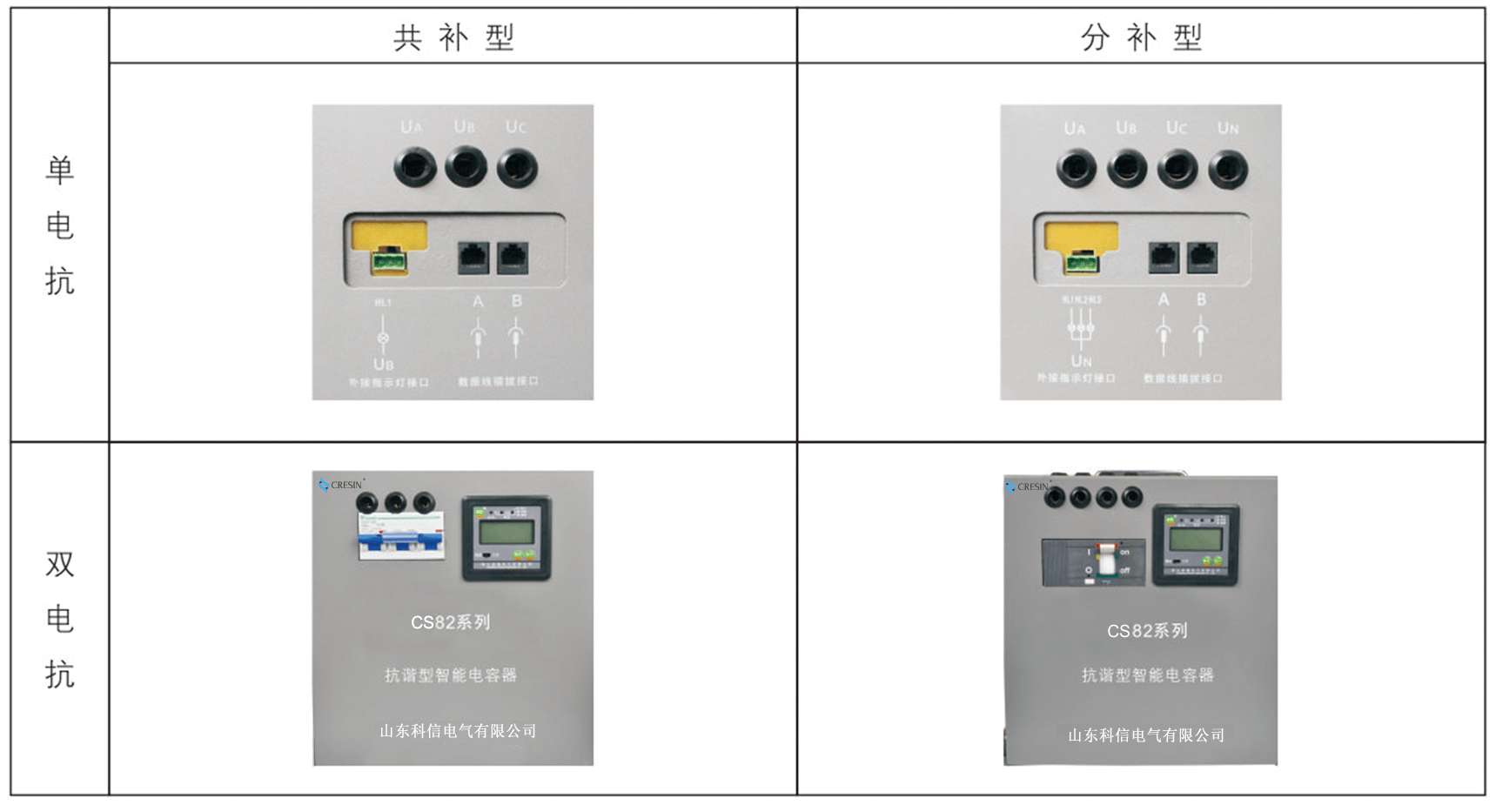

按照補償方式分類：分為共補型和分補型。產品接線部位圖示見下圖：
注：·以上產品電抗率標準配置為P7、P14，其它電抗率可根據客戶需求選配。
·以上產品的斷路器可選配微型斷路器或者塑殼斷路器。
·分補型產品的回路數為單回路。

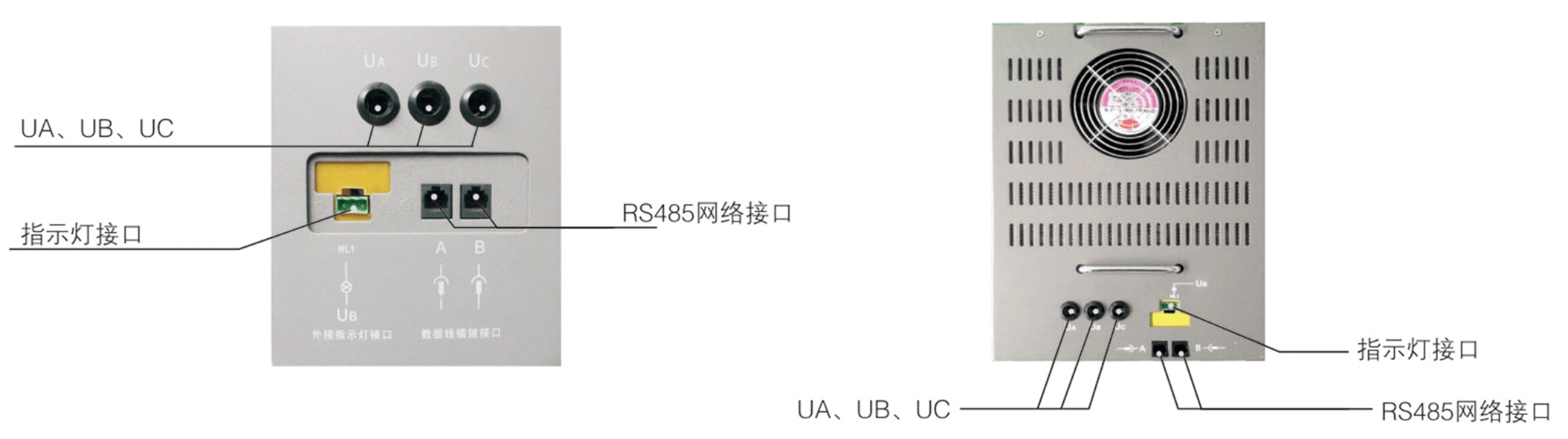

產品接線部位說明

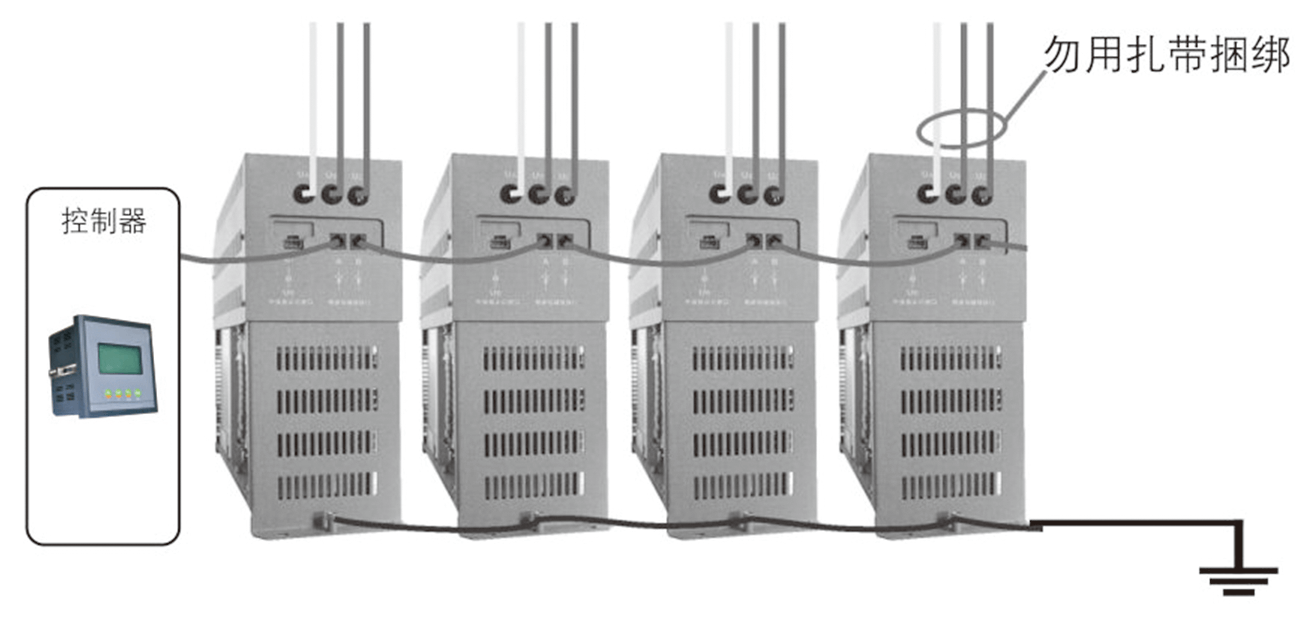

產品電氣接線示意圖

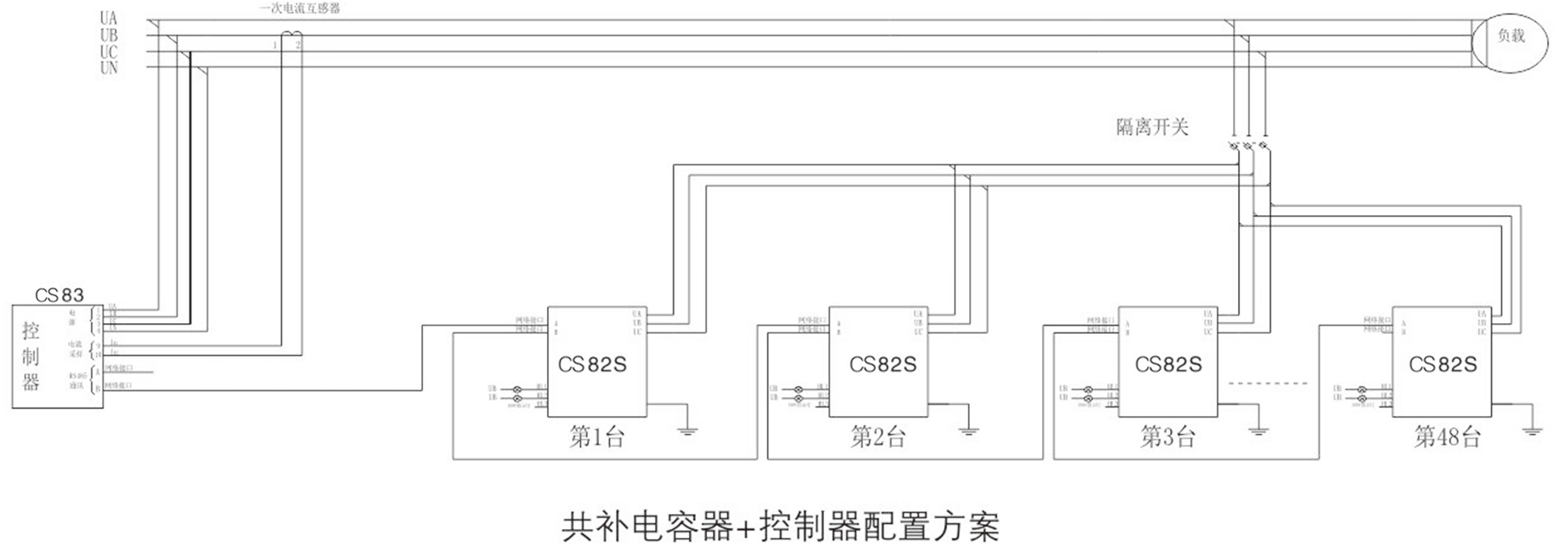

電氣接線原理圖例

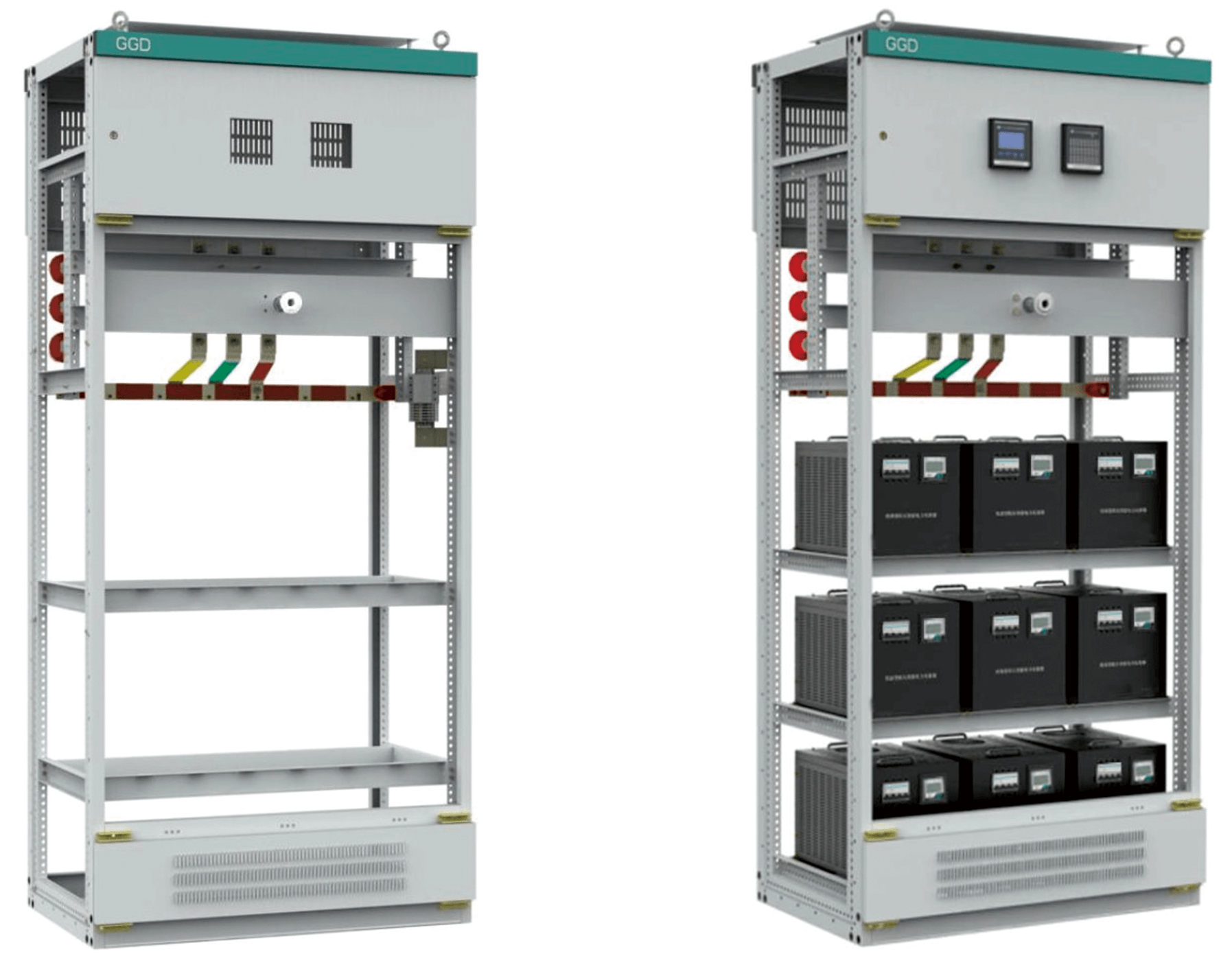

雙電抗產品在GGD柜（寬1000mmx深600或800mm）中的安裝圖示
Product size

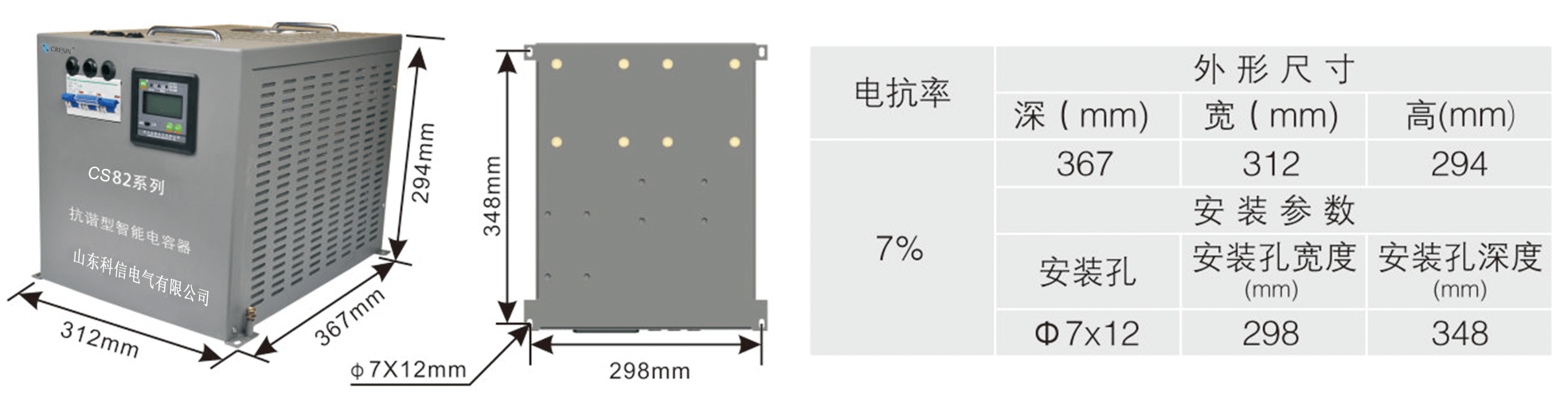

單電抗產品外形及安裝尺寸
雙電抗產品外形及安裝尺寸
| 環境條件 | 工作環境溫度 | ﹣10~55℃；特殊環境溫度需定制） | ||||
|---|---|---|---|---|---|---|
| 相對濕度 | 40℃，20~90% | |||||
| 海拔高度 | ≤2000m；（特殊海拔需定制） | |||||
| 電源條件 | 額定電壓 | 380V AC | ||||
| 電壓偏差 | ±20% | |||||
| 電流波形 | 電流諧波≤40% | |||||
| 電壓波形 | 正弦波，總畸變率≤5% | |||||
| 工頻頻率 | 48.5~51.5Hz | |||||
| 功率消耗 | ＜3W(切除電容器時)；＜4W（投入電容器時） | |||||
| 電氣安全 | 電氣間隙與爬電距離、介電性能、短時耐受強度和短路保護功能、安全防護均符合中戶人民共和國電力行業標準DL/T842-2003《低壓并聯電容器裝置使用技術條件》、GB/T15576-2008《低壓無功功率靜態補償裝置總技術條件》中相應條款要求。 | |||||
| 保護誤差 | 電壓 | ≤±0.5%(70%Un~130%Un) | ||||
| 電流 | ≤±0.5%(5%In~120%In) | |||||
| 溫度 | ±1℃ | |||||
| 測量誤差 | 電壓 | ≤±0.5%(70%Un~130%Un) | ||||
| 電流 | ≤±0.5%(4%In~120%In) | |||||
| 無功功率 | ≤±2% | |||||
| 功率因數 | ±0.02(4%In~120%In) | |||||
| 溫度 | ±1℃ | |||||
| 無功補償參數 | 無功補償誤差 | ≤最小電容器容量的±5% | ||||
| 電容器投切間隔 | 5-185S可調 | |||||
| 無功容量 | （三相式）單臺≤40Kvar；（分相式）單臺≤30Kvar | |||||
| 狀態顯示器 | 最多40臺聯機工作 | |||||
| 控制器 | 最多48臺聯機工作 | |||||
| 靈敏度 | 200mA | |||||
| 可靠性參數 | 控制投切準確率 | 100% | ||||
| 投切開關電器機械動作壽命 | 100萬次以上 | |||||
| 電容器容量運行時間衰減率 | ＜2%/年 | |||||
標準電氣柜內安裝臺數與容量配置
CS82抗諧型智能電容器適用于標準電氣柜內（GGD、GCK、GCS、MNS等）安裝使用。高度2200mm電氣柜內單電抗產品可裝上下兩層，雙電抗產品可裝上中下三層。雙電抗產品在深度1000mm電氣柜內單層可安裝前后兩排。詳見下表
| 機柜深度 | 600 | 800 | 1000 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 機柜寬度 | 600 | 800 | 1000 | 600 | 800 | 1000 | 600 | 800 | 1000 | ||
| 最大臺數（臺） | 單電抗 | 共補 | 6 | 8 | 10 | 6 | 8 | 10 | 6 | 8 | 12 |
| 分補 | 6 | 8 | 10 | 6 | 8 | 10 | 6 | 8 | 12 | ||
| 雙電抗 | 共補 | 6 | 6 | 9 | 12 | 12 | 18 | 12 | 12 | 18 | |
| 分補 | 6 | 6 | 9 | 12 | 12 | 18 | 12 | 12 | 18 | ||
| 最大容量（Kvar） | 單電抗 | 共補 | 240 | 320 | 400 | 240 | 320 | 400 | 240 | 320 | 480 |
| 分補 | 180 | 240 | 300 | 180 | 240 | 300 | 180 | 240 | 360 | ||
| 雙電抗 | 共補 | 240 | 240 | 360 | 480 | 480 | 720 | 480 | 480 | 720 | |
| 分補 | 180 | 180 | 270 | 360 | 360 | 540 | 360 | 360 | 540 | ||
